RISC-V处理器设计与关键概念总结¶

1. CMOS电路的延迟与功率消耗¶

关键概念¶

• 晶体管非理想特性
• 关断时存在漏电流
• 导通时存在有限电阻
• 电容效应
• 节点电压变化需充放电，导致延迟
• 延迟积累
• 级联门电路的总延迟为各阶段延迟之和

• 功率公式
  \(P_{SW} = 1/2 \alpha C V_{dd}^2 F\)

• α: 活动因子，C: 总电容，F: 时钟频率

2. RISC-V数据路径设计¶

核心组件¶

• 寄存器文件 (Regfile)
• 32个32位寄存器，支持双读单写
• 算术逻辑单元 (ALU)
• 支持加减、逻辑运算等操作，由ALUSel控制

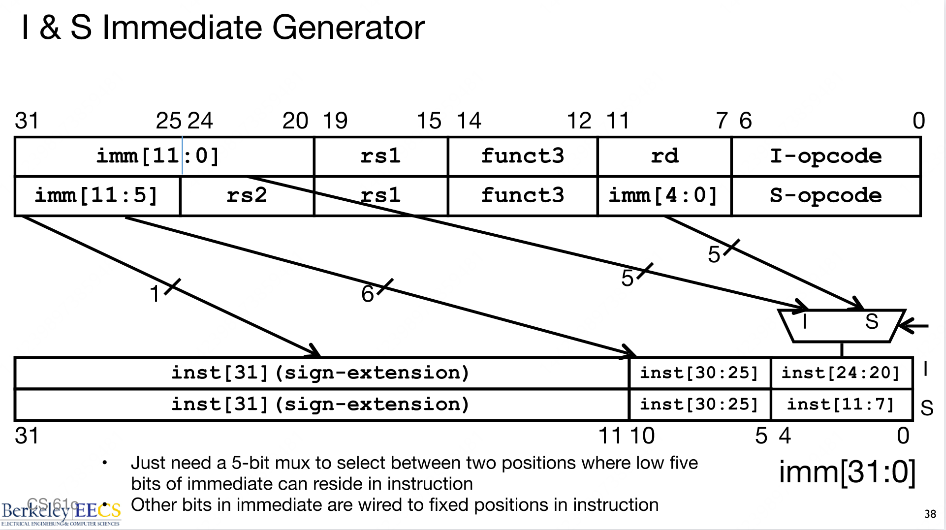

• 立即数生成器 (Imm Gen)
• 处理不同格式的立即数（I型/S型/B型）
• 内存单元 (DMEM/IMEM)
• 分离的指令与数据存储器，异步读同步写

控制信号¶

3. 指令执行阶段¶

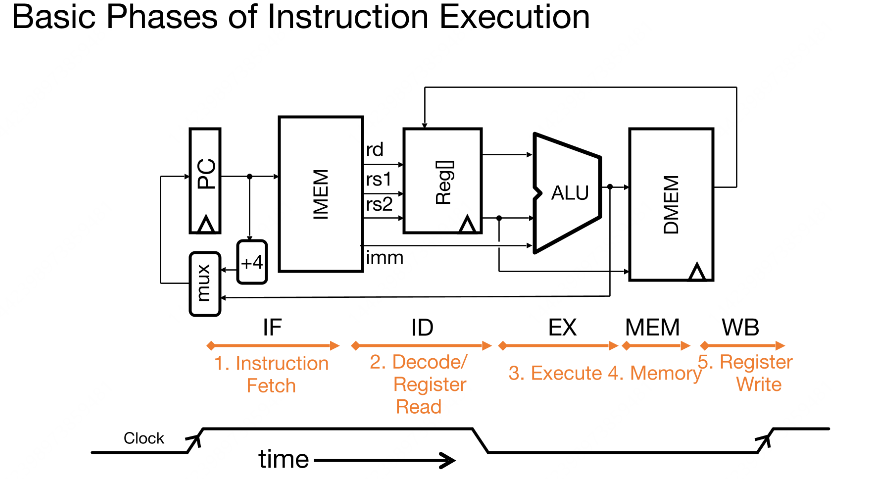

五级流水线¶

IF (取指) → ID (译码/读寄存器) → EX (执行) → MEM (访存) → WB (写回)

• 单周期机特点
• 所有指令在一个时钟周期内完成
• 关键路径决定时钟周期长度

4. RISC-V指令实现¶

4.1 算术指令 (ADD/SUB)¶

• R型指令格式

add x1, x2, x3 → 0000000 x3 x2 000 x1 0110011
sub x1, x2, x3 → 0100000 x3 x2 000 x1 0110011

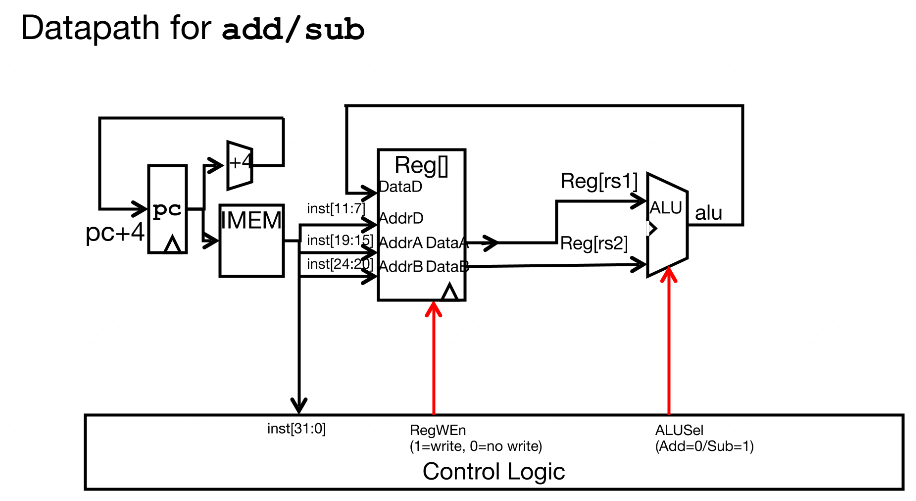

• 数据路径
• 寄存器值→ALU→写回目标寄存器，PC+4更新

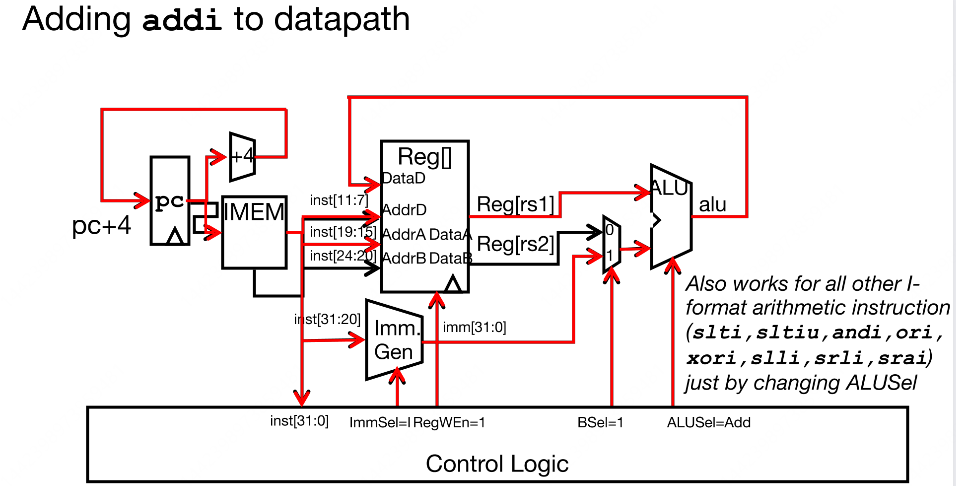

4.2 立即数指令 (ADDI)¶

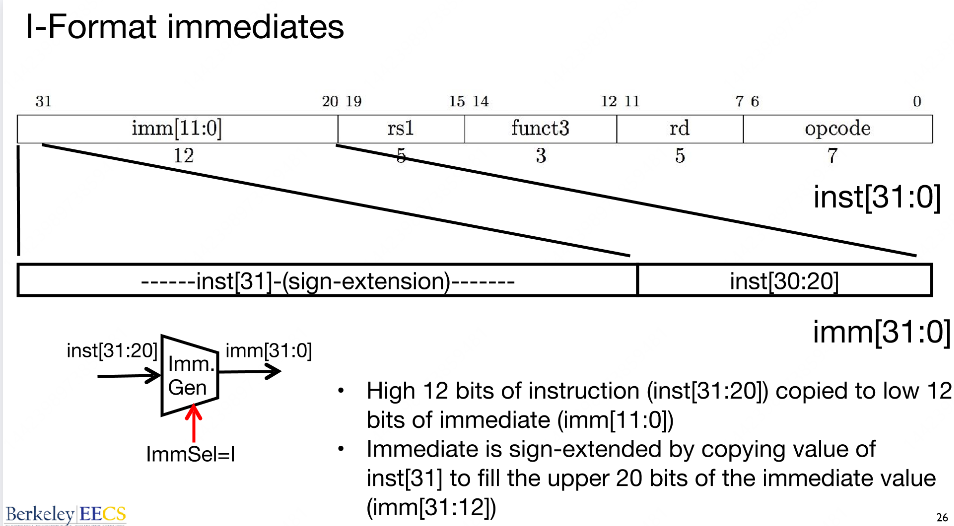

• I型指令格式

addi x15, x1, -50 → 111111001110 x1 000 x15 0010011

• 实现逻辑
• 立即数符号扩展后与rs1相加，结果写回rd



4.3 访存指令 (LW/SW)¶

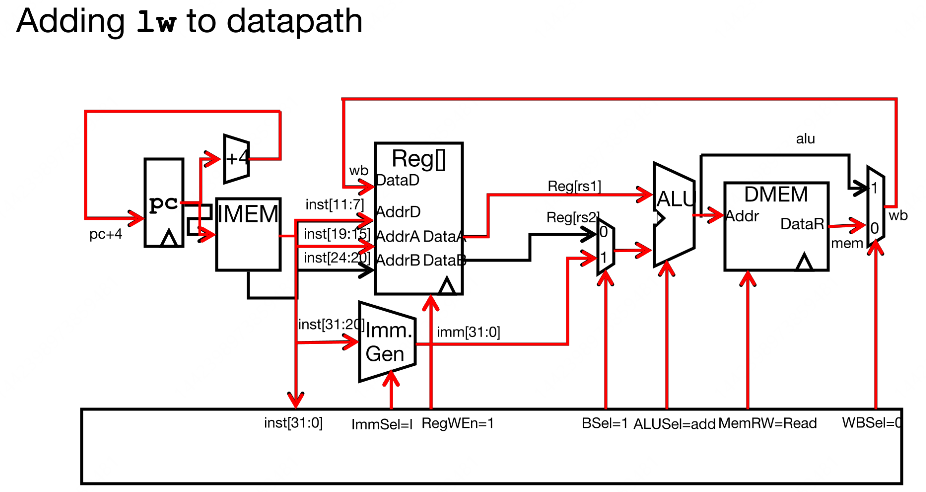

• LW指令数据路径
• rs1 + offset计算内存地址 → 读取数据 → 写回寄存器

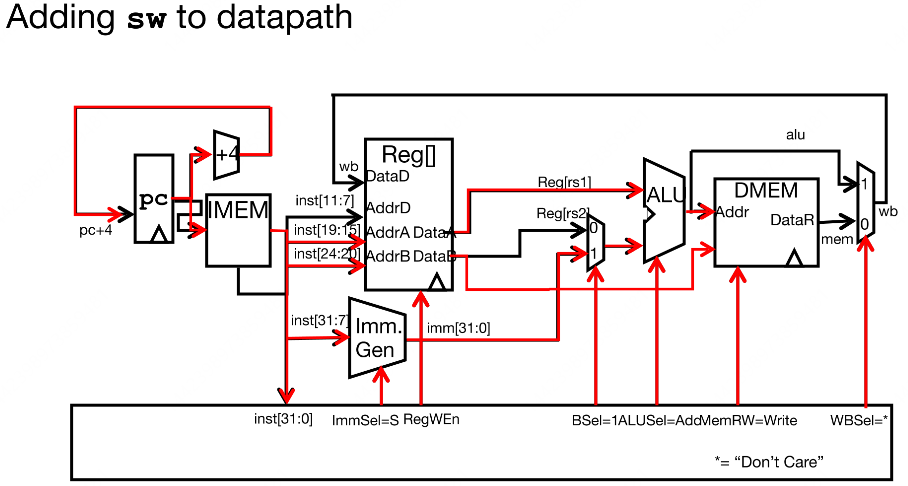

• SW指令控制信号

MemRW=Write, RegWEn=0, Bsel=1 (选择立即数)

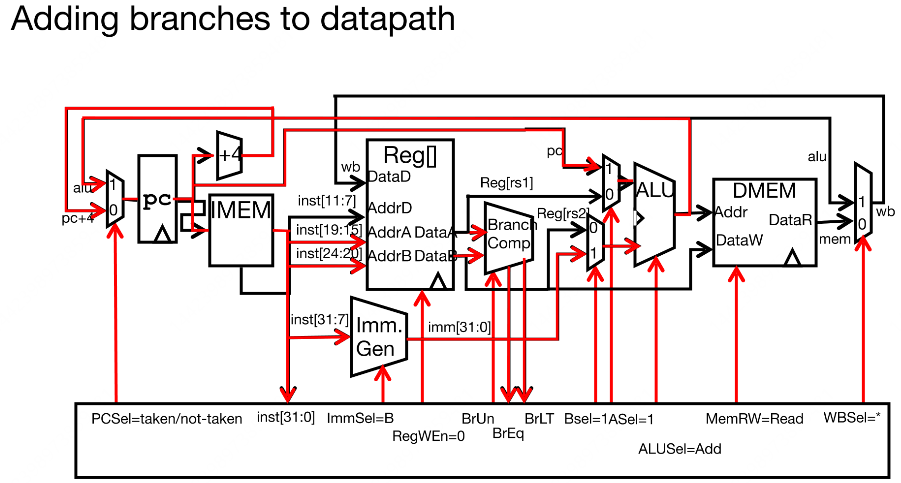

4.4 分支指令 (BEQ/BNE)¶

• B型指令格式

beq x1, x2, label → 偏移量编码为12位（低1位隐含为0）

• 比较逻辑
• BrEq=1若Reg[rs1] == Reg[rs2]，BrLT用于有符号/无符号比较



4.5 跳转指令 (JAL/JALR)¶

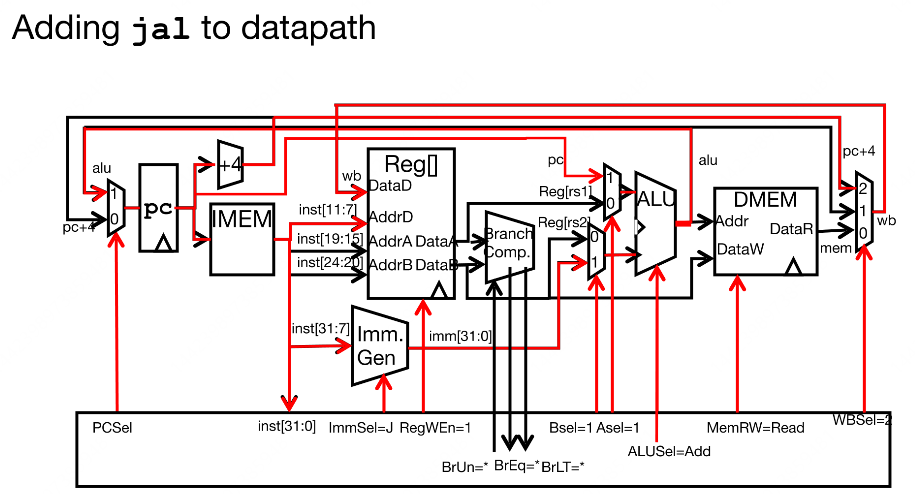

• JAL实现
• PC相对跳转，Reg[rd] = PC+4，更新PC = PC + offset

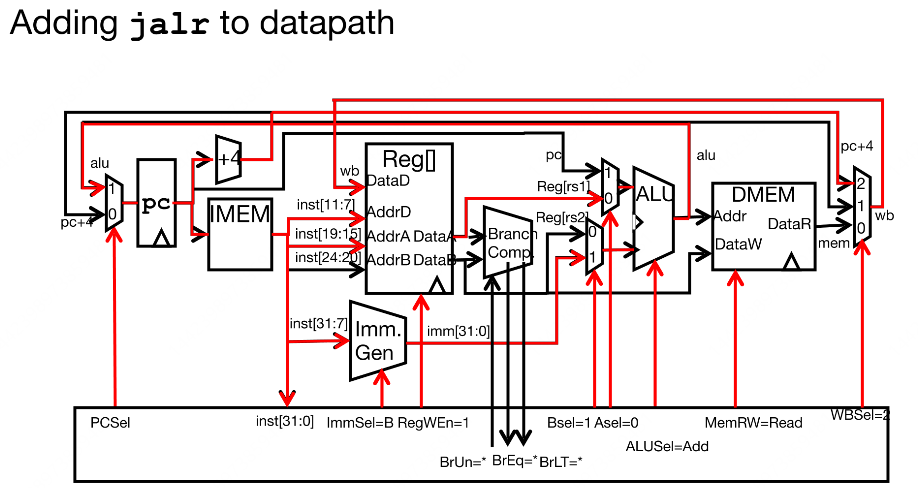

• JALR实现
• 绝对跳转，PC = Reg[rs1] + imm，Reg[rd] = PC+4



5. 关键概念¶

5.1 程序计数器 (PC) 行为¶

• 默认行为：PC = PC + 4
• 分支/跳转时：由PCSel选择新值（ALU结果或立即数偏移）

5.2 调用约定与栈管理¶

• Caller责任
• 保存临时寄存器 (a0-a7, t0-t6)
• 传递参数并保存返回地址 (ra)
• Callee责任
• 保存被调用者保存寄存器 (s0-s11)
• 通过sp操作管理栈帧

5.3 伪指令实现¶

• j label
• 转换为jal x0, label（不保存返回地址）
• ret
• 转换为jalr x0, 0(x1)（跳转到ra地址）

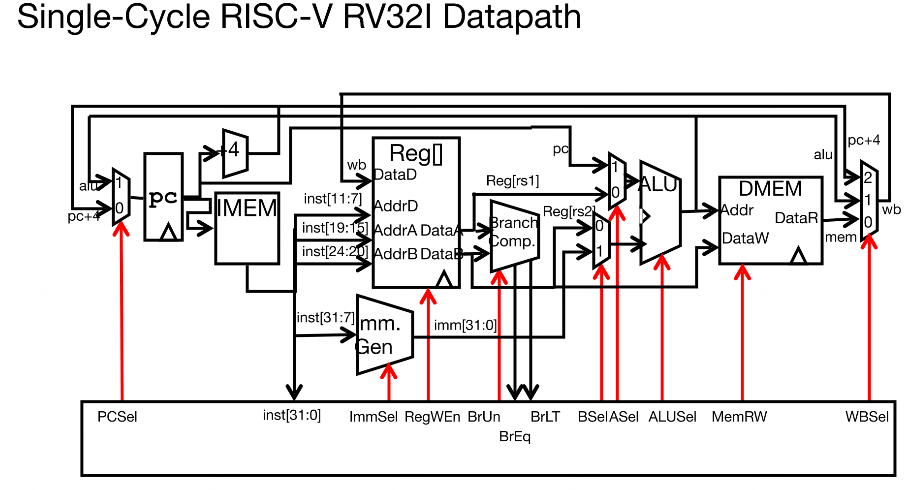

6. 单周期数据路径示意图¶

• 核心逻辑
• 指令流从IMEM流入，经译码后控制多路选择器和功能单元
• 分支比较器决定是否跳转，ALU处理计算和地址生成
