RISC-V 流水线与处理器设计总结¶

RISC-V 流水线设计¶

流水线阶段¶

IF（取指）：从指令存储器（IMEM）读取指令。
ID（译码/读寄存器）：解析指令，读取寄存器值。
EX（执行）：ALU 计算或地址生成。
WB（写回）：将结果写回寄存器。
MEM（访存）：访问数据存储器（DMEM）。

流水线寄存器¶

• 分隔各阶段，保存指令的中间状态。
• 核心设计：

IMEM → ALU → DMEM → RegFile（带转发路径）

结构冒险（Structural Hazards）¶

定义¶

多个指令同时竞争同一硬件资源（如寄存器文件、存储器端口）。

解决方法¶

分时复用：插入暂停（Stall）让指令轮流使用资源。
增加硬件：
- 寄存器文件：独立读写端口（2读1写）。

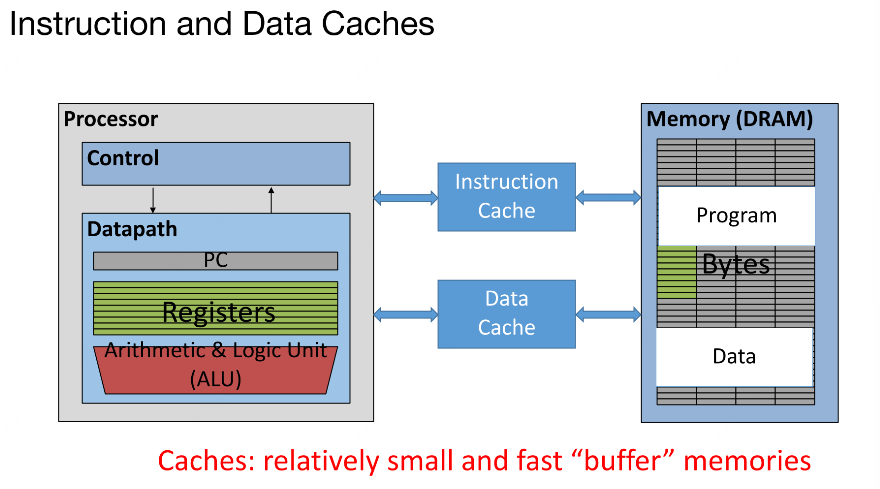

- 存储器：分离指令缓存（I-Cache）与数据缓存（D-Cache）。

数据冒险（Data Hazards）¶

定义¶

后续指令依赖前序指令未完成的结果。

类型与解决¶

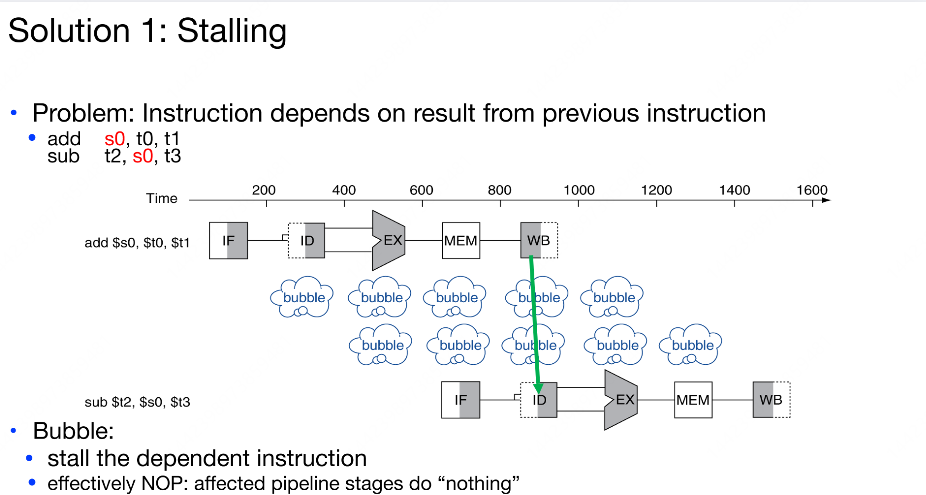

插入气泡（Stall）¶

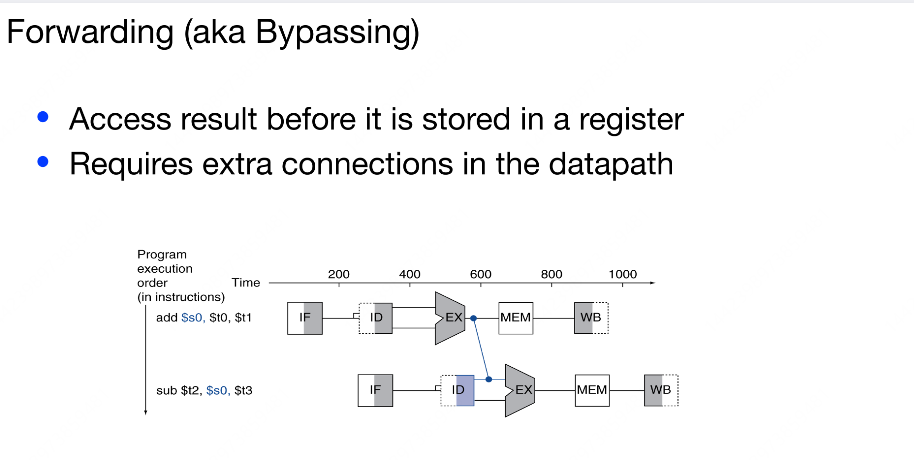

数据前递（Forwarding）¶

• 原理：将 ALU 结果直接传递给后续指令的输入。
• 举例：
  识别数据冒险：当 sw 指令在ID阶段读取 t0 时， add 指令尚未将结果写回寄存器（处于EX阶段），导致 sw 读取旧值
  前递机制：将 add 指令在EX阶段计算出的 t0 结果直接旁路（Bypass）到 sw 指令的EX阶段操作数输入端，覆盖ID阶段读取的旧值

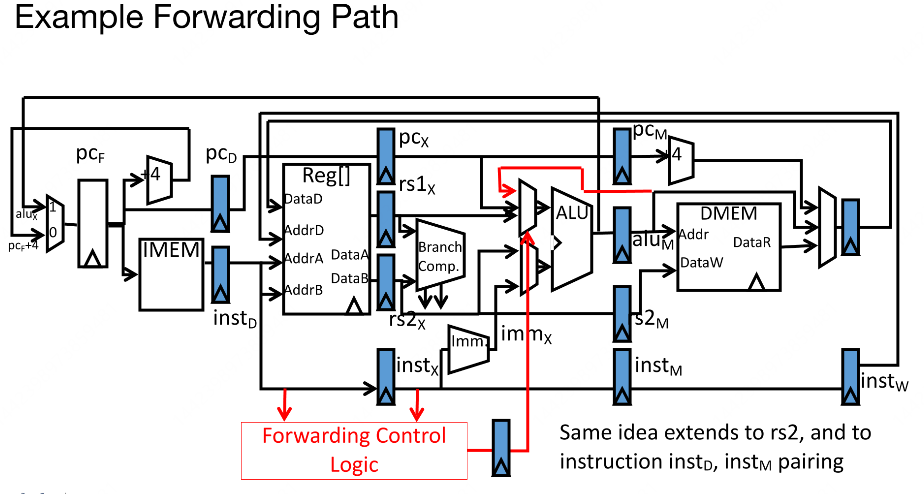

  硬件支持：流水线需设计前递路径，将前递路径，的EX阶段输出连接到段输出连的EX阶段输入，确保段输入，在计算存储地址和写入数据时使用最新的时使用最新的 t0 值



控制冒险（Control Hazards）¶

定义¶

分支指令导致后续指令的取指不确定。

解决方法¶

分支预测：
- 静态预测：前向分支默认不跳转，后向分支（循环）默认跳转。
- 动态预测：使用分支历史表（BHT）记录历史行为。

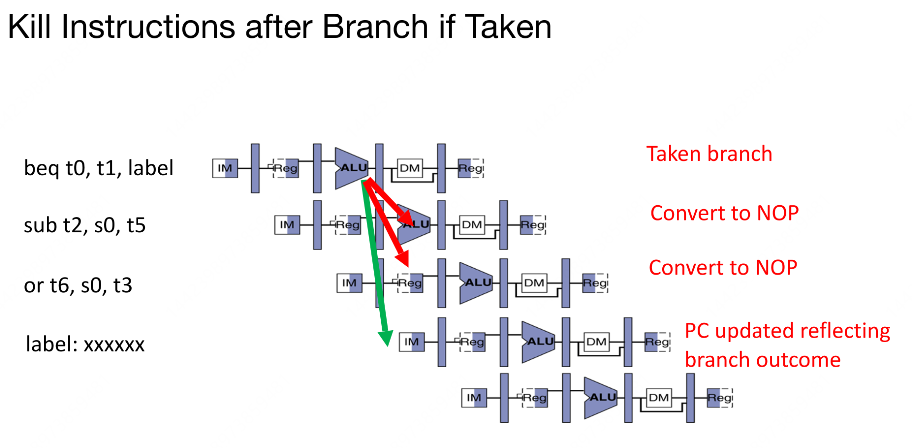

流水线冲刷：若预测失败，将错误指令转为空操作（NOP）。

分支惩罚¶

• 简单流水线：2 周期损失（冲刷 2 条错误指令）。
• 优化目标：通过预测减少冲刷次数。

超标量处理器与优化¶

超标量设计¶

• 多发射（Multiple Issue）：每周期启动多条指令。
• 乱序执行（Out-of-Order）：动态调度指令以规避冒险。
• 关键指标：IPC（Instructions Per Cycle）。

示例：Intel Core i7¶

• 流水线深度：14-20 级。
• 重排序缓冲区（ROB）：支持 128 条指令乱序执行。
• 实际 CPI：约 1.02（受冒险和缓存未命中影响）。


能效优化¶

• 大小核架构（Big.Little）：高性能核与高能效核混合部署（如 Apple M1）。

RISC-V ISA 设计特点¶

流水线友好特性¶

定长指令：RV32I 中所有指令为 32 位，简化取指与译码。
对齐访存：内存操作对齐，单周期完成。
精简格式：指令格式规则化（如 R/I/S 型），便于快速解析。

Apple M1 对比¶
