lec15-缓存系统¶

1. 内存层次结构与缓存基础¶

关键概念¶

• 处理器-DRAM 延迟差距：2020 年 CPU 在 DRAM 访问时间内可执行约 1000 条指令，而 1980 年仅为 1:1。

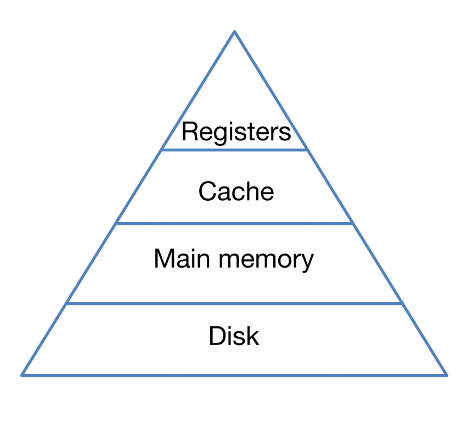

• 内存层次结构：

• 层级：寄存器 → 缓存 → 主存 → 磁盘


• 越靠近处理器：容量越小、速度越快、成本越高。

• 局部性原理：
• 时间局部性：近期访问的数据可能被重复使用。
• 空间局部性：邻近内存地址的数据可能被连续访问。

2. 缓存基本操作¶

缓存行为¶

• 缓存命中：数据在缓存中找到（直接返回）。
• 缓存缺失：数据不在缓存中 → 从内存获取，更新缓存后返回。
• 缓存行/块：缓存与内存间数据传输的最小单位（如 4 字节块）。

示例：带缓存的内存访问¶

lw t0, 0(t1)  # 加载地址 0x12F0 处的字（t1=0x12F0）

1. 缓存检查地址 0x12F0。
2. 命中：直接从缓存返回数据。
3. 缺失：从内存获取数据，更新缓存后返回。

3. 缓存映射技术¶

3.1 全关联缓存¶

• 结构：
• 数据块可存储在任何缓存行。
• 地址分解：标签 | 字节偏移。
• 有效位：标记缓存行是否包含有效数据。

• 示例：


• 替换策略：最近最少使用（LRU）。

3.2 直接映射缓存¶

• 结构：
• 每个数据块映射到唯一的缓存行。
• 地址分解：标签 | 索引 | 字节偏移。
• 索引：决定缓存行位置。
• 示例：

• 冲突缺失：多个数据块映射到同一索引时发生。

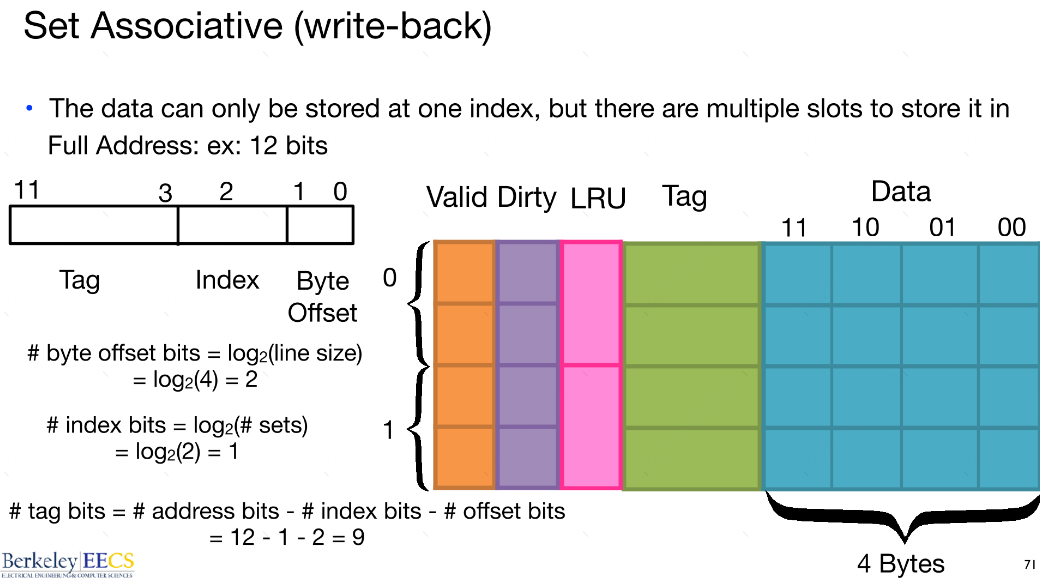

3.3 组关联缓存¶

• 结构：
• 全关联与直接映射的折中方案。
• 缓存划分为组（如 2 路组关联：每组 2 行）。
• 地址分解：标签 | 索引 | 字节偏移。
• 示例：

• 替换策略：组内使用 LRU。

4. 缓存策略¶

写策略¶

• 写直达：
• 同时写入缓存和内存。
• 简单但内存流量高。
• 写回：
• 仅写入缓存，标记为“脏”。
• 仅在替换时写回内存（流量更低）。

替换策略¶

• LRU（最近最少使用）：跟踪访问历史，替换最久未使用的行。
• MRU（最近最多使用）：与 LRU 相反（较少使用）。

5. 地址分解示例¶

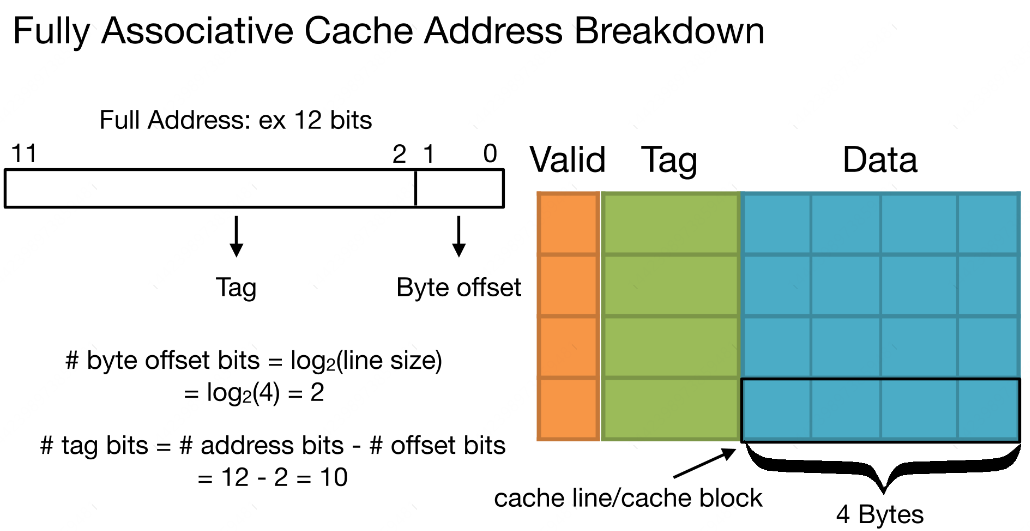

全关联缓存（12 位地址）¶

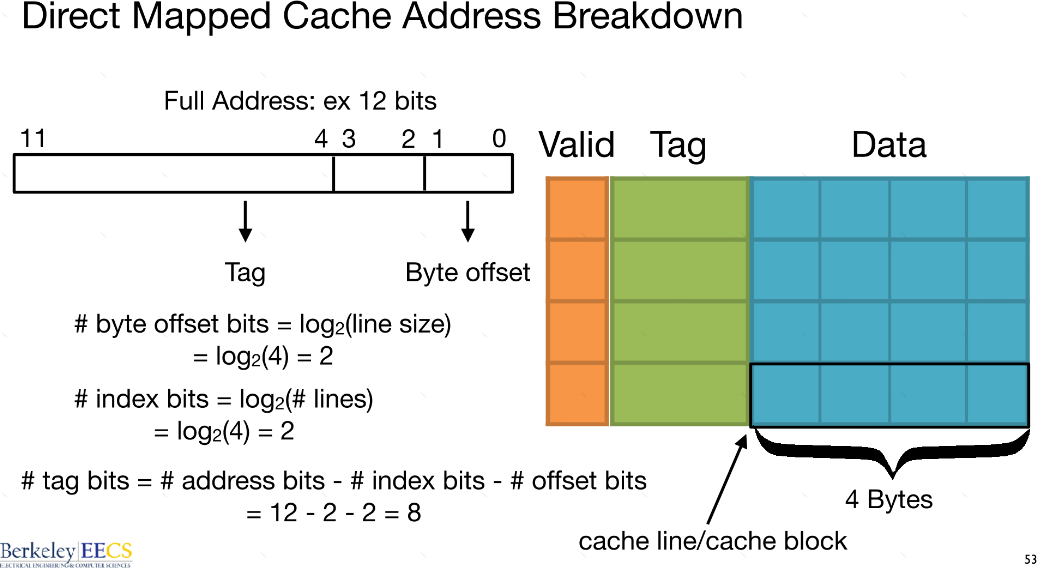

直接映射缓存（12 位地址）¶

6. 硬件需求¶

• 全关联缓存：需要所有行的比较器（成本高）。
• 直接映射缓存：基于索引的简单查找（成本低但易冲突）。
• 组关联缓存：平衡成本与性能（如 2 路组关联每组使用 2 个比较器）。

7. 性能考量¶

• 缺失惩罚：从低层存储获取数据的时间。
• 命中率：对整体性能至关重要（通过预取和局部性优化）。
• 多级缓存：L1（小/快）→ L2（较大/较慢）→ L3（共享）。
